Más allá de los planos: La simulación 4D para ganar licitaciones y optimizar obras.
Una de las principales fortalezas de la metodología BIM reside en la capacidad de destinar los modelos desarrollados a múltiples usos u objetivos. Esto es factible mediante la incorporación de capas estructuradas de metadatos que enriquecen los activos digitales (parámetro conocido en la industria como LOI, Level of Information o Nivel de Información).
Dentro de estos usos, la simulación de secuencias constructivas —el modelado BIM 4D— experimenta un crecimiento sostenido y una demanda exponencial en el sector de la construcción. La adopción de esta dimensión redefine los paradigmas tradicionales de planificación, ejecución y control de obra.
¿Qué implica una Simulación BIM 4D?

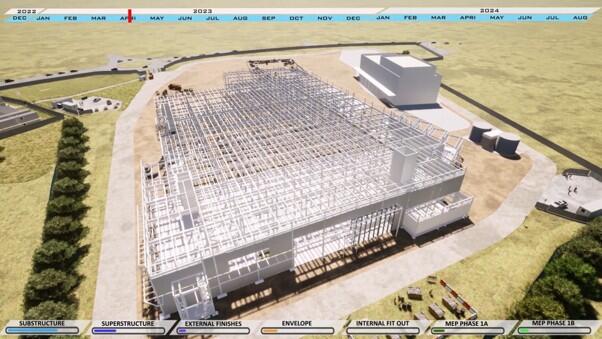

Los modelos 4D permiten la selección y parametrización de elementos del modelo tridimensional, vinculándolos directamente a las tareas del diagrama de Gantt del proyecto.
De esta forma, la aparición o modificación gráfica de un componente en el entorno virtual responde de manera precisa a su intervención cronológica en la obra (fases de construcción, montaje, demolición, entre otras).
La integración de estos componentes tridimensionales con plataformas de planificación profesional, junto con su actualización continua, dota a las simulaciones de un alto grado de automatización. Esto permite que el modelo evolucione en estricta sincronía con el avance físico del proyecto.
Ecosistema de Software e Interoperabilidad
El desarrollo de un modelo 4D robusto requiere un entorno de herramientas interoperables. Dependiendo de la fase del proyecto, hay distintas soluciones.
Para el Modelado 3D (Geometría y Data Paramétrica), se encuentra Autodesk Revit, Graphisoft Archicad o Trimble, Tekla Structures, seleccionados según los requerimientos de cada disciplina (Arquitectura, MEP o Estructuras complejas).
Para la Planificación (Programación y Control) se encuentra Microsoft Project, Oracle Primavera P6 o Elecosoft Asta, Powerproject.
Para Integración y Simulación 4D está Bentley Synchro 4D (plataforma líder para la vinculación bidireccional y modificación de cronogramas en tiempo real), Autodesk Navisworks Manage (óptimo para la detección de interferencias o clash detection y simulaciones ágiles) y Bexel Manager (para flujos BIM integrales orientados también al 5D).
La simulación de secuencias constructivas abarca múltiples utilidades. Un caso de uso fundamental es el control de avance y certificación de obras, donde se contrastan visualmente las líneas base (estado planificado) contra el progreso real (estado as-built o en ejecución) para la detección temprana de desviaciones temporales.
Diversas Aplicaciones del BIM 4D
El 4D puede utilizarse además en otras aplicaciones especializadas de alto valor añadido como procesos licitatorios o entornos industriales complejos.

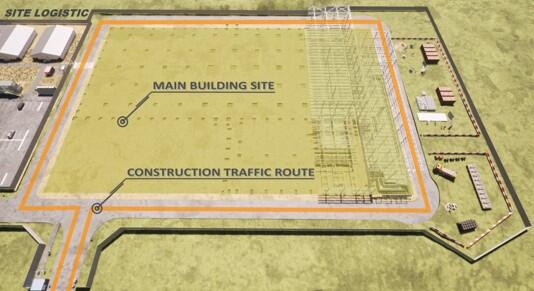

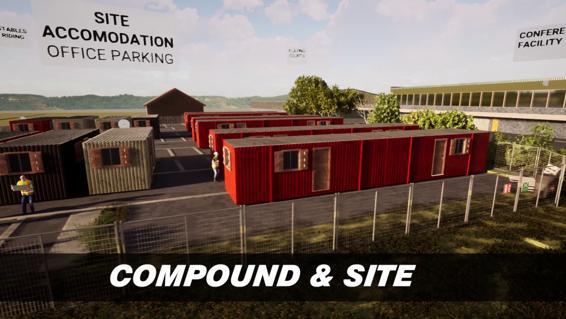

Videos Renderizados Simulacion de Logistica para Procesos Licitatorios

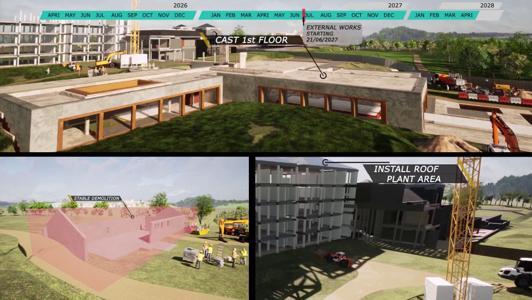

Dentro de la cuarta dimensión, la generación de videos renderizados constituye una herramienta estratégica. Más allá de modificar el aspecto gráfico de los elementos según un cronograma temporal, es factible programar eventos que disparen animaciones complejas, recreando el proceso constructivo mediante recursos visuales de alto impacto.
Estas animaciones resultan vitales en licitaciones, permitiendo a la empresa oferente justificar sus metodologías y procesos constructivos en un entorno virtual, lo cual otorga un soporte técnico irrefutable ante los comités evaluadores.
Desde DCT, se han desarrollado con éxito entregables de esta naturaleza para múltiples clientes en Europa. El flujo de trabajo aplicado permite generar modelos de alta fidelidad técnica partiendo exclusivamente de diseños conceptuales en 2D (CAD) y de la documentación técnica disponible en los pliegos licitatorios.
Gestión de Programas de Construcción 4D

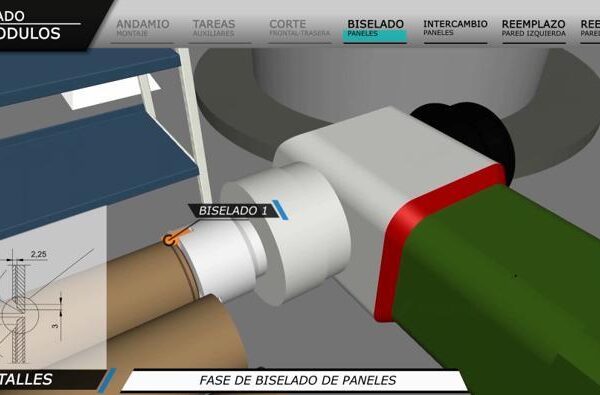

Es posible utilizar las herramientas gráficas y de datos de los modelos 4D como una valiosa ayuda en las fases de control y seguimiento del proceso de fabricación de elementos complejos.
La aplicación de la simulación 4D a lo largo de todo el ciclo del proyecto garantiza una mejor integración entre el diseño, la planificación y el control de tareas incluso par certificaciones de avance en proyectos complejos mas alla de la construcción tradicional.
Recambio de Equipos Industriales y Gemelos Digitales

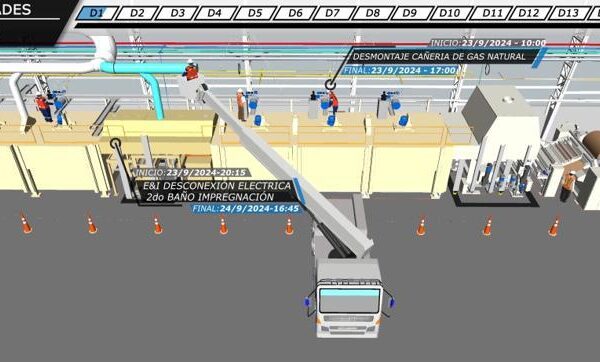

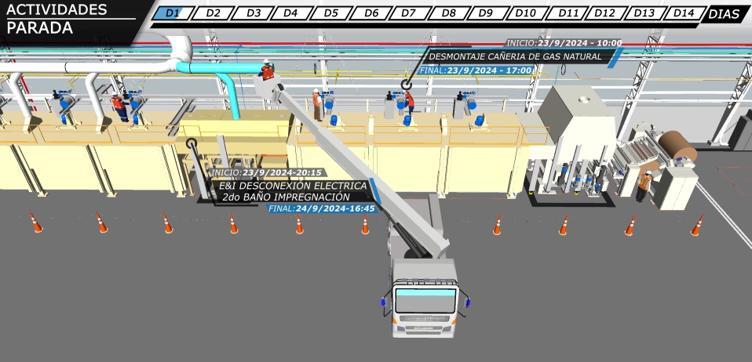

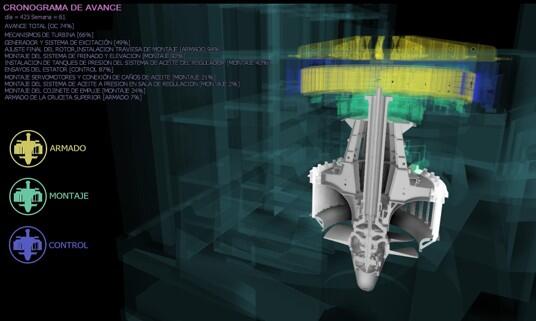

La aplicación de estas simulaciones adquiere un valor crítico en entornos industriales. Mediante el uso de un Gemelo Digital (Digital Twin) y diagramas de planificación, es posible ensayar secuencias complejas de montaje y desmontaje de equipos pesados (turbinas, reactores, intercambiadores) en un entorno virtual. Este procedimiento iterativo permite aislar la secuencia óptima, garantizando la ausencia de interferencias geométricas y colisiones espaciales (clash-free).
DCT ha implementado estas soluciones en plantas industriales de gran envergadura en Argentina. El procedimiento técnico inicia con un levantamiento mediante escáner láser terrestre (Scan-to-BIM) para capturar la realidad física de las instalaciones a través de nubes de puntos (point clouds) y elaborar modelos BIM As-built con precisión milimétrica de los sectores de interés.

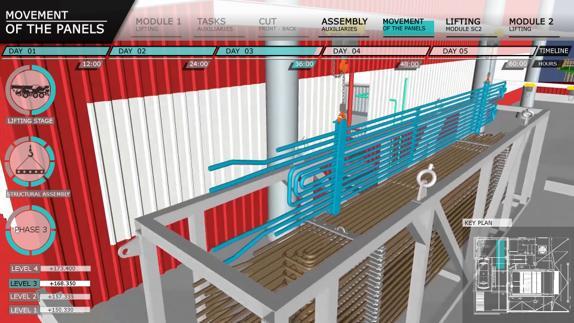

En paralelo, y mediante el análisis de planos y catálogos técnicos, se modelan los nuevos equipos a instalar junto con los elementos auxiliares de logística y maniobra (andamios, estructuras temporales, sistemas de izaje y vehículos). El uso de estos modelos como gemelos digitales descriptivos agiliza y optimiza la toma de decisiones en las gerencias de ingeniería, consolidándose como un activo de consulta obligatoria durante todo el proyecto.
Herramientas Didácticas y de Capacitación Operativa

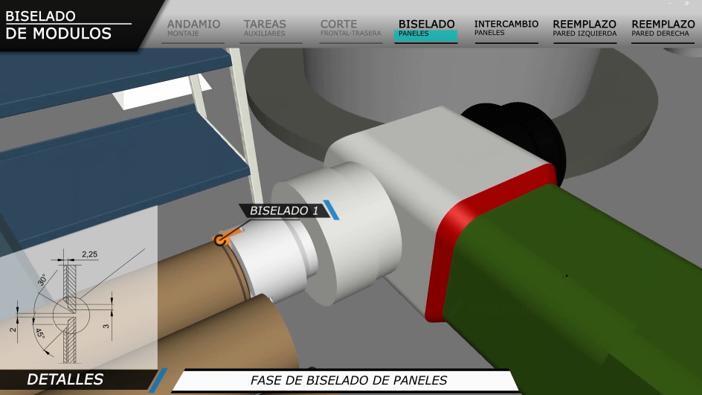

La integración de los entregables 4D con procesos de post-producción audiovisual permite generar material didáctico de alto rigor técnico. De esta manera, el personal operativo y de campo puede visualizar e internalizar los procedimientos técnicos y de seguridad antes de ejecutar las maniobras en el entorno real. Esto incrementa de forma drástica los índices de seguridad laboral e industrial, mitigando los riesgos y reduciendo los márgenes de error operativo.
DCT: Socio Estratégico en la Implementación BIM 4D
Llevar este potencial tecnológico a la operatividad de una organización requiere de experiencia comprobable, procesos estandarizados y modelos correctamente estructurados desde la fase conceptual (a través de un sólido BIM Execution Plan).
Como firma consultora especializada en soluciones BIM, DCT asiste a las empresas en la implementación exitosa de estas metodologías. Ya sea para la auditoría de modelos existentes, la vinculación de cronogramas para la automatización del control de obra, o la generación de simulaciones inmersivas para adjudicaciones de contratos, el equipo de DCT cuenta con la capacidad técnica para transformar la gestión de los proyectos de construcción.
La integración del BIM 4D ha dejado de ser una innovación teórica para convertirse en un requisito de competitividad. Desde DCT, proporcionamos la estructura metodológica y técnica necesaria para que las organizaciones dominen esta tecnología, optimizando sus recursos y garantizando el control absoluto sobre los tiempos del proyecto.
